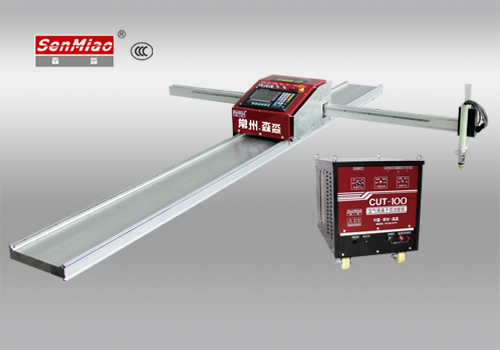

一、產品介紹

SMSK-1500便攜式數控切割機的數控功能與龍門式大型數控切割機一樣，能切割任意復雜平面圖形，適用于氧燃?xì)饣鹧媲懈詈偷入x子切割。與半自動切割小車一樣方便靈活，隨意搬移，不占固定場地。

二、主要特點

◆ 體積小，抗干擾：該設備采用上海交大專業工控機控制系統，加以緊湊合理的結構設計使其具有重量輕、體積小、便于移動特點。適合室內外，尤其適合中小型企業，可提高生產效率及材料的利用率，降低生產成本。

◆ 編程套料簡單：既可對簡單圖形的手工編程，也可通過隨機贈送的編程軟件FastCAM進行任意復雜圖形的自動套料編程。

該軟件采用交互式對話方式，圖形數據自動轉換，不需人工編寫代碼，將AutoCAD繪制的零件圖直接存、取DXF文件，在進行排放，選擇合適的編程參數后直接生成切割所需G代碼文件。

◆ 文件傳輸儲存方便靈活：支持USB和R232接口，用戶可將所需切割文件輸出到U盤然后插到微型切割機USB借口即可實現文件的傳輸（也可配接掌上電腦傳輸程序文件）。

用戶程序空間500M,可儲存10000個程序文件，并可方便實現程序的編輯、傳輸和發送。

◆ 操作簡單方便：操作時即可像半自動小車一樣手動切割，也可像大型數控一樣自動切割。動/靜態圖形加工顯示：7寸高分辨液晶彩色顯示屏、全中文菜單、漢字提示、動靜態加工圖形顯示，直觀易學。

三、廣泛用途

可廣泛用于汽車、造船、石油化工，鍋爐壓力容器、工程機械、輕工機械等行業。適用于碳鋼，不銹鋼、鋁、銅等金屬板材的切割和下料。特別適用于異形面的單件及批量生產。

四、設備組成

主機縱向?qū)к壊捎靡惑w鋁合金材質擠壓成型，裝配進口精密雙軸心直線導軌，橫向由精密傳動系統與直線導軌型材組成，傳動穩定。

五、數控主要技術參數

1、輸入電壓/功率/頻率：220V±10%V/220W/50HZ

2、系統規格：上海交大F2100B

3、標準尺寸有效切割范圍：1500(寬)×2500(長)mm

4、縱向?qū)к墝?shí)際長×寬×厚：3000×300×65mm

5、橫向?qū)к墝?shí)際長×寬×厚：2050×55×65mm

6、切割厚度：氧氣：5-200 mm

7、切割速度：50-3000（最大6000）mm/min

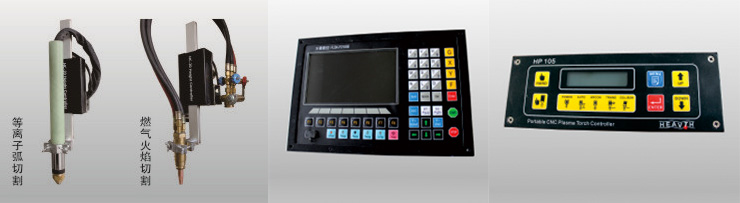

8、切割方式 ①火焰（氧氣+丙烷或 氧氣+乙炔）； ②等離子（根據客戶需求預留等離子接口）

9、保證500㎜×500㎜正方形工件對角線長度（劃線精度）與圖紙誤差≤0.5㎜

10、割槍和調高：火焰，電動調高(150mm)

11、切割形狀：可編程切割直線和圓弧構成的任意平面形狀鋼板零件

12、驅動方式：?jiǎn)芜咈?qū)動

13、數控編程： FastCAM的全自動圖形套料編程軟件；生產切割速度系根據實驗室測試所得的結果

生產切割速度大約是最大切割速度的 80%。

為獲得最佳切割質量，切割速度可能會隨不同的切割應用而有所不同。

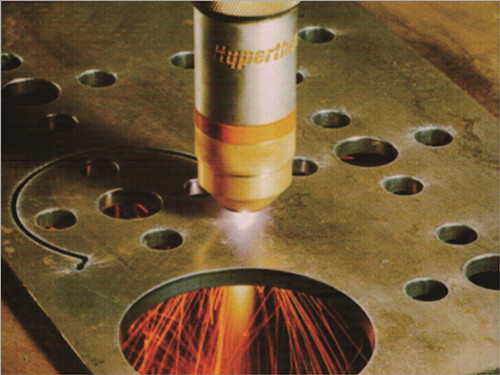

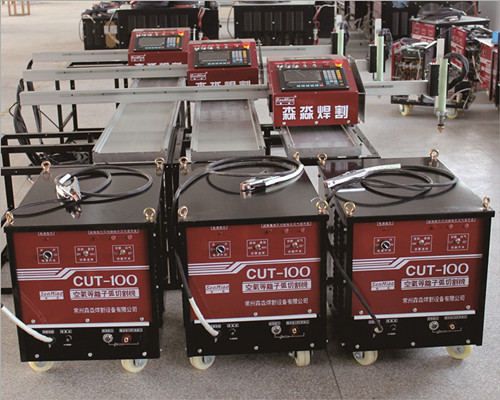

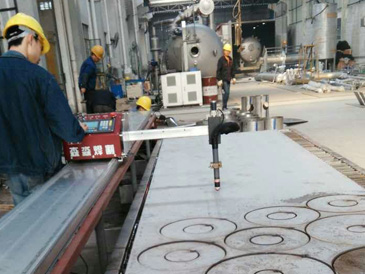

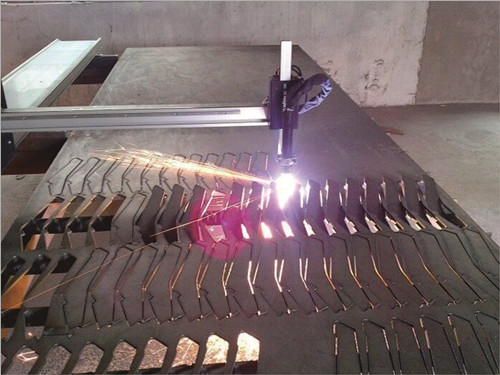

現場切割圖:
